- Dostępny w czterech wersjach zakresów częstotliwości:
- 10 MHz do 8 GHz
- 2 GHz do 8 GHz
- 10 MHz do 20 GHz
- 2 GHz do 20 GHz
- Moc wyjściowa do +20 dBm
- Oprogramowanie umożliwiające kalibrację generatora bez konieczności stosowania specjalistycznego osprzętu
- Rozdzielczość ustawienia poziomu wyjściowego 0,01 dB
- Rozdzielczość ustawienia częstotliwości 0,1 Hz (1 kHz opcja)
- Tryby pracy: CW, step sweep, ramp sweep (wersja 12700A)
- Szybkość przełączania < 500µs dla dowolnego kroku częstotliwości
- Przemiatanie w częstotliwości i poziomie sygnału
- Doskonała liniowość częstotliwości w trybie ramp sweep
- Niski poziom szumów fazowych i harmonicznych
- Wewnętrzne modulacje AM, scan AM, FM i PM
- Interfejs IEEE 488.2
Przyrząd przeznaczony jest dla laboratoriów metrologicznych, laboratoriów pomiarowych operatorów telekomunikacyjnych, ośrodków badawczo-rozwojowych oraz warsztatów remontowych.

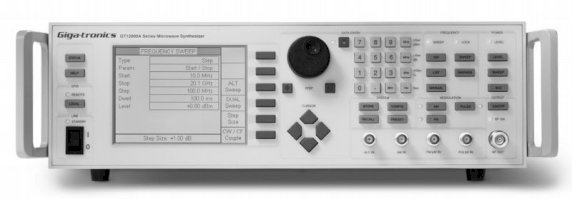

12000A Microwave Synthesizer umożliwia przełączanie częstotliwości co 500 m s, co pozwala stosować przyrząd w aplikacjach wymagających dużej szybkości a przy okazji dokładności cyfrowej (systemy z FH, CDMA itp.). Generowane sygnały wyróżnia niski szum fazy (przy 4 GHz -88 dBc/Hz dla 10 kHz offset), wysoka moc wyjściowa (+15 dBm lub więcej od 0.01 do 20 GHz z rozdzielczością 0.01 dB) i duża liniowość częstotliwości. 1200A występuje w czterech różnych wersjach, obejmujących częstotliwości od 0.01 lub 2 GHz do 8 lub 20 GHz i umożliwiających modulację AM, FM i PM (pulse modulation)
|
Kryteria podstawowe: |
||
|
zakres generowanych częstotliwości 0,01-20 GHz; |
||
|
czas przełączania: <= 500 mikrosekund ( opcja ); |
||
|
technologia w.cz.: oscylator YIG pracujący z pętlą fazowa ( PLL ); |
||
|
moc wyjściowa: + 15 dBm; |
||
|
opcja wysokiej mocy: >= 20 dBm (kalibrowane) |
||
|
Dokładność mocy wyjściowej: <± 0.7dB (górny poziom) |
||
|
<0.5dB/MHz (dolny poziom) |
||
|
czas przełączania przy generacji ciągłej: <= 500 μs |
||
|
dokładność częstotliwości: <5E-10/dzień |
||
|
rozdzielczość częstotliwości: 0.1Hz |
||
|
WFS (wspólczynnik fali stojacej): 2:1 |
||
|
Szum fazowyprzy 100kHz, SSB: < -65 dB w całym paśmie |
||
|
Wobulacja mocy: 20 dB ramp, pełny zakres krokowo (step) |
||
|
Modulacja AM: zewn./wewn; zakres DC- 150 kHz/ <1ms/50dB;głębokość |
||
|
0-90%;zewnętrznie generowana obwiednia: sin., prostokąt, trójkąt, ramp, |
||
|
szum Gausa; możliwość łącznej generacji z FM |
||
|
Modulacja FM: dewiacja 2 kHz do 80 MHz w trybie z blokowaniem i bez |
||
|
może działać jednocześnie z SCAN/Linear AM, i/lub PM; |
||
|
wewnętrznie i zewnętrznie generowana obwiednia (zewnętrznie – dowolny kształt; |
||
|
wewnętrznie – sin., meander, piła, trójkąt) |
||
|
Modulacja PM: czas narastania impulsu <= 10ns dla f>500MHz, stosunek ON/OFF >80 dB |
||
|
modulacja impuls/meander (PM) |
||
|
jednoczesna praca z modulacją FM i/lub scan: |
||
|
wewnętrznie i zewnętrznie generowana obwiednia |
||
|
modulacja „Scan”: może działać z FM i/lub PM, |
||
|
wewnętrznie generowana obwiednia SCAN, sin, meander, piła, trójkąt |
||
|
tryby pracy: CW przemiatanie częstotliwoości i mocy - " ramp" i krokowe |
||
|
modulacje: 3000 pts; |
||
|
sterowanie wobulacją: |
||
|
Start/ stop |
||
|
Center/Delta |
||
|
Start/Delta |
||
|
Start/Steps |
||
|
możliwość zabudowy w stojaku |
||
|
Interfejsy: IEEE STD 488.2, RS-232 |
||
|
Ekran ciekłokrystaliczny LCD: 3”x4” zgodny z MILPRF-28800F,Typ III, klasa 3, znak CE |
||
